ACTUADORES NEUMÁTICOS SIMPLE Y DOBLE EFECTO

Categories: ,
Descripción

VALBIA

ACTUADORES NEUMÁTICOS SIMPLE Y DOBLE EFECTO

CARACTERÍSTICAS

Los actuadores neumáticos fabricados por Valbia son de tipo piñón y cremallera, disponibles en las versiones simple y doble efecto con una rotación estándar de 0°-90° o 0°-180° (Solo Importación). Este tipo de actuador se utiliza principalmente en procesos industriales, para automatizar los elementos de corte y de regulación.
Utilizando materiales cuidadosamente seleccionados, Valbia ofrece un producto con un diseño único y patentado, que garantiza altos estándares de calidad, rendimiento y un importante nivel de fiabilidad durante toda su vida útil.
La posibilidad de utilizar varios tipos de materiales de construcción y combinaciones, hace los actuadores Valbia versátiles y adecuados para las diferentes modalidades de aplicaciones y ambientes de operación; las certificaciones logradas por los productos ofrecen la posibilidad de utilización en todos los principales sectores industriales (desde el campo alimentario hasta el sector O&G), en un contexto europeo y International. Valbia puede proponer la solución más adecuada en función de las diferentes necesidades de uso y también para proveer una amplia gama de accesorios como electroválvulas, finales de carrera, posicionadores, reductores de maniobra de emergencia y palancas para una intervención manual.

Características:
• Presión Máxima: 150 PSI
• Temperatura: -20 a 85ºC
• Trabaja en ambientes corrosivos.
• Simple efecto
• Doble efecto

Materiales:
• Cuerpo y Tapas: Aluminio Anodizado.
• Piñón: Acero Cromado.
• Tornillos de Acero Inoxidable.
• Sellos: NBR 70.

Uso:
Con válvulas resistentes a luidos corrosivos y/o productos contaminados y aplicaciones que no requieren presión diferenciada para abrir, además son una excelente solución para la automatización de válvulas que están instaladas en lugares con difícil acceso. Ofrecemos de stock actuadores para automatizar válvulas ya existentes en su planta o bien conjuntos completos armados de 􀈊Válvula y Actuador neumáticos.


ACTUADORES SIMPLES EFECTO 0-90’

Código SAP Modelo Diámetro
Pistón mm		 Torque (Nm)
a 6 bar		 Cuadro “CH” Perforación ISO
5211		 Conexión de
Aire		 Referencia
Válvula de Bola 3
Cuerpos 710060
2000788 SR-52 52 mm 8,1 Nm 11 mm F03-F05 1/8” NPT 1/4″ a 1/2″
2000789 SR-63 63 mm 14,0 Nm 14 mm F05-F07 1/8” NPT 3/4″ a 1 ¼”

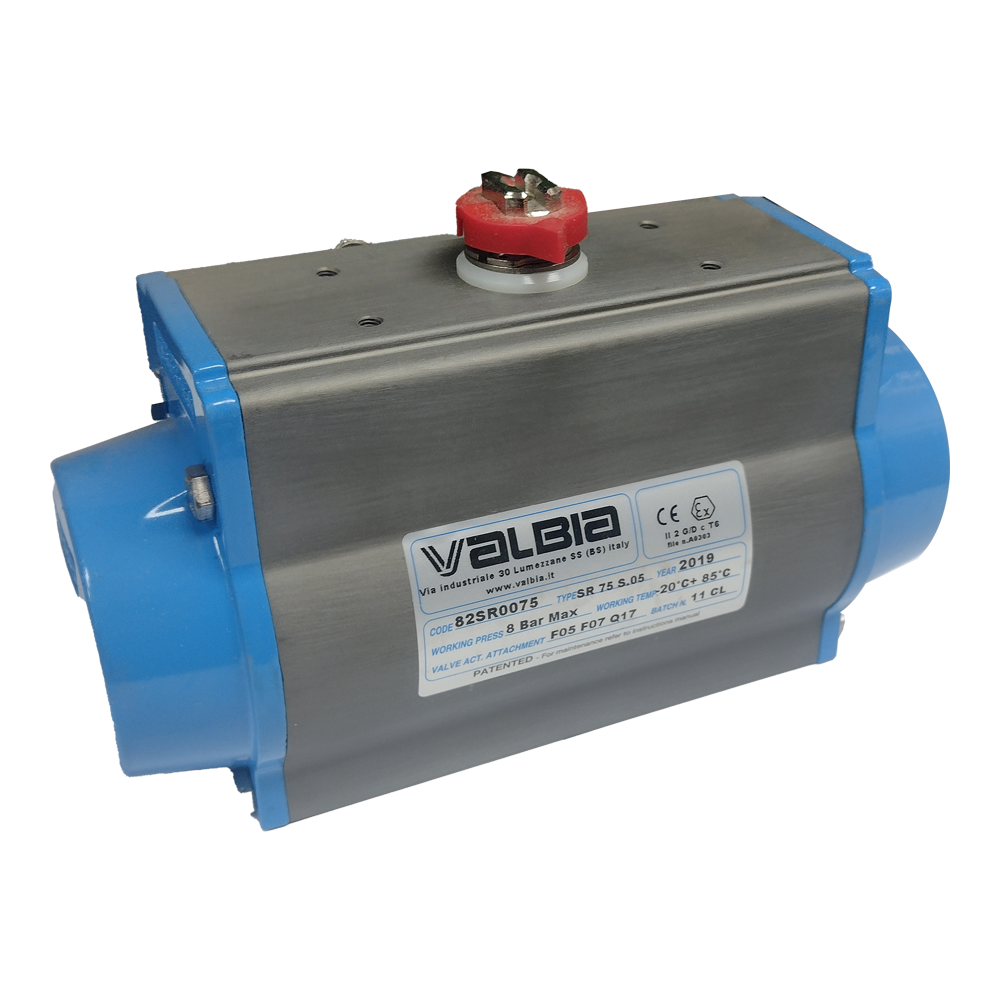

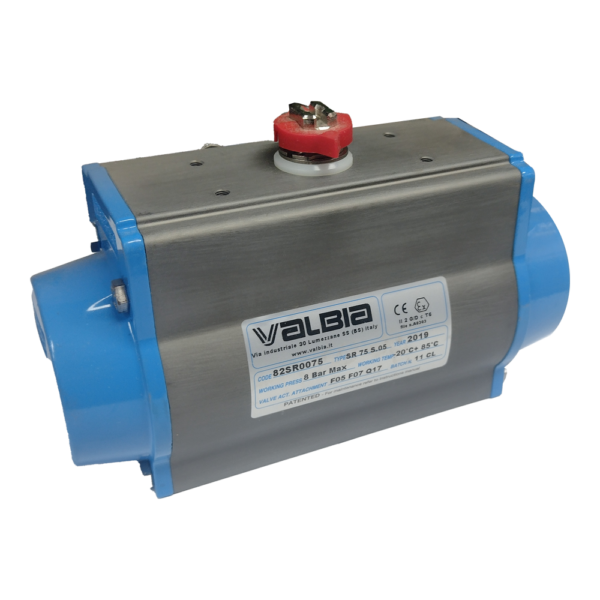

2000790 SR-75 75 mm 23,7 Nm 17 mm F05-F07 1/8” NPT 1 ¼” a 1 ½”
2000791 SR-85 85 mm 37,8 Nm 17 mm F05-F07 1/8” NPT 1 ½”
2000792 SR-100 100 mm 56,4 Nm 17 mm F07-F10 1/4″ NPT 2”


ACTUADORES DOBLE EFECTO 0-90’

Código SAP Modelo Diámetro
Pistón mm		 Torque (Nm)
a 6 bar		 Cuadro “CH” Perforación ISO
5211		 Conexión de
Aire		 Referencia
Válvula de Bola 3
Cuerpos 710060
2000779 DA-32 32 mm 9 Nm 9 mm F03 1/8” NPT 1/4″ a 1/2″
2000780 DA-52 52 mm 22 Nm 11 mm F03-F05 1/8” NPT 3/4″ a 1 ¼”
2000781 DA-63 63 mm 39,5 Nm 14 mm F05-F07 1/8” NPT 1 ½”
2000782 DA-75 75 mm 72 Nm 17 mm F05-F07 1/8” NPT 2”
2000783 DA-85 85 mm 105 Nm 17 mm F05-F07 1/8” NPT 2 ½” a 3”
2000784 DA-100 100 mm 164,5 Nm 17 mm F07-F10 1/4″ NPT 4”

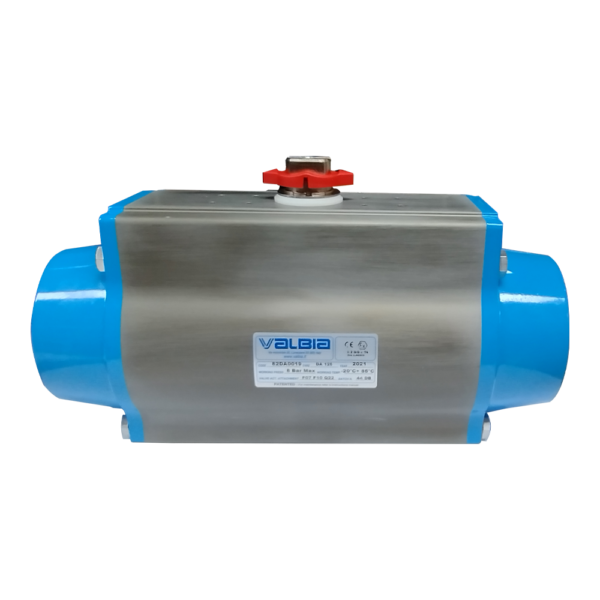

2000785 DA-125 125 mm 358 Nm 22 mm F07-F10 1/4″ NPT 5”
2000786 DA-160 160 mm 688 Nm 27 mm F10-F12 1/4″ NPT 6”
2000787 DA-200 200 mm 1276 Nm 36 mm F14 1/4″ NPT 8”

** Para actuadores más grandes, conirmar disponibilidad con departamento técnico **


ACCESORIO ADAPTADOR CUADRADO ACTUADOR NEUMÁTICO/VÁLVULA

Código SAP Part Number Descripción Tamaño
2002656 04400110901 ADAPTADOR VÁLVULA ACTUADOR 11 x 9
2002651 04400141101 ADAPTADOR VÁLVULA ACTUADOR 14 X 11
2002652 04400171101 ADAPTADOR VÁLVULA ACTUADOR 17 X 11
2002653 04400171401 ADAPTADOR VÁLVULA ACTUADOR 17 X 14
2002654 04400221701 ADAPTADOR VÁLVULA ACTUADOR 22 X 17
2002655 04400272201 ADAPTADOR VÁLVULA ACTUADOR 27 X 22
