Marca: EATON:
BOMBAS DE PALETA SIMPLE SERIE V10 & V20
Descripción:
Si se busca trabajar a altas RPM con poco ruido, las bombas de paleta son una buena opción, con fácil mantención y bajo
costo.
CARACTERÍSTICAS GENERALES
Giro Derecho
Orientación de las conexiones de succión y descarga, en 90° (pueden ser cambiadas)
Filtraje recomendado 25 micrones
Viscosidades 10 cSt mínima
Presión de succión 0-0,34 bar recomendada
Nivel de limpieza 18/16/13
Velocidad mínima 600 RPM
Conexiones pórticos Flanges SAE 2 pernos
Montaje SAE A

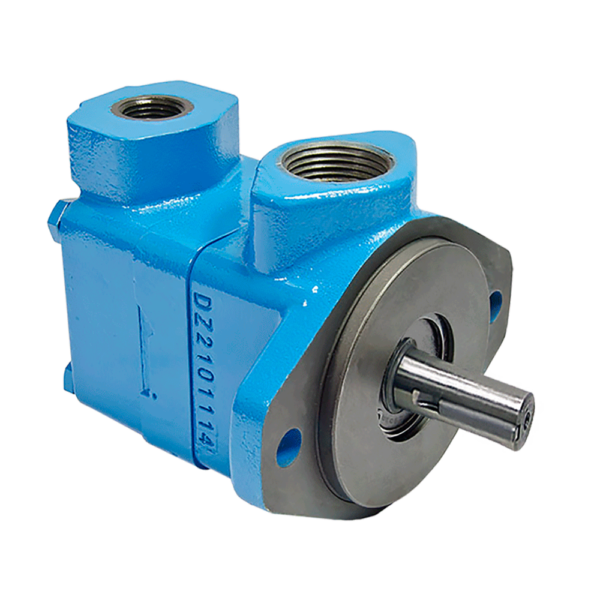

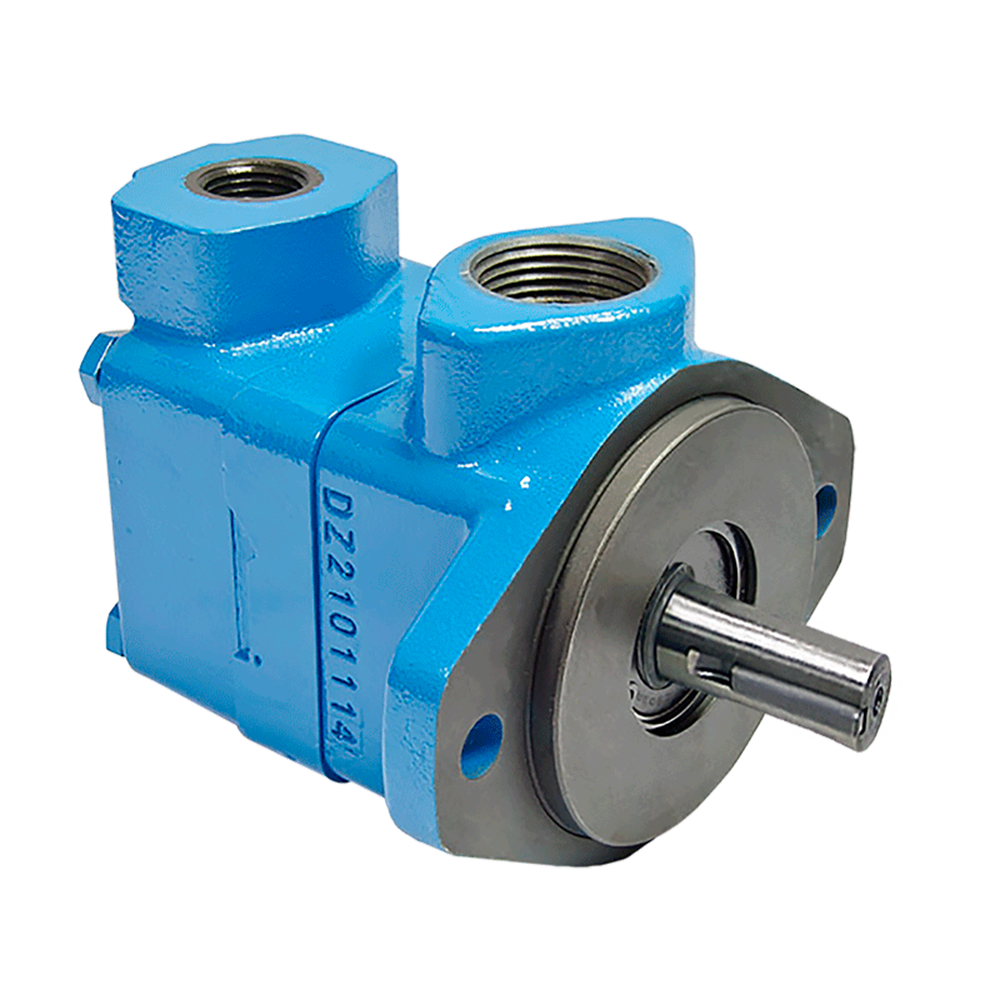

Serie V10
| SAP | N° Parte | Modelo | RPM Máx. | Presión Máx. (bar) |
Desplazamiento cm3/rev |
Caudal L/min a 1500 RPM |
Eje | Posic. pórtico de salida respecto entrada |
|---|---|---|---|---|---|---|---|---|
| 3000605 | 375655-1 | V10-1P1P-1A20 | 4800 | 172 | 3,3 | 4,95 | Recto 3/4″ | Opuesto |
| 3000606 | 382075-1 | V10-1P2P-1A20 | 4500 | 172 | 6,6 | 9,9 | Recto 3/4″ | Opuesto |
| 3000607 | 382077-1 | V10-1P3P-1A20 | 4000 | 172 | 9,8 | 14,7 | Recto 3/4″ | Opuesto |
| 3000608 | 382082-1 | V10-1P4P-1A20 | 3400 | 172 | 13,1 | 19,65 | Recto 3/4″ | Opuesto |
| 3000609 | 382084-1 | V10-1P5P-1A20 | 3200 | 172 | 16,4 | 24,6 | Recto 3/4″ | Opuesto |
| 3000610 | 382086-1 | V10-1P6P-1A20 | 3000 | 152 | 19,5 | 29,25 | Recto 3/4″ | Opuesto |
| 3000611 | 382087-1 | V10-1P7P-1A20 | 2800 | 138 | 22,8 | 34,2 | Recto 3/4″ | Opuesto |

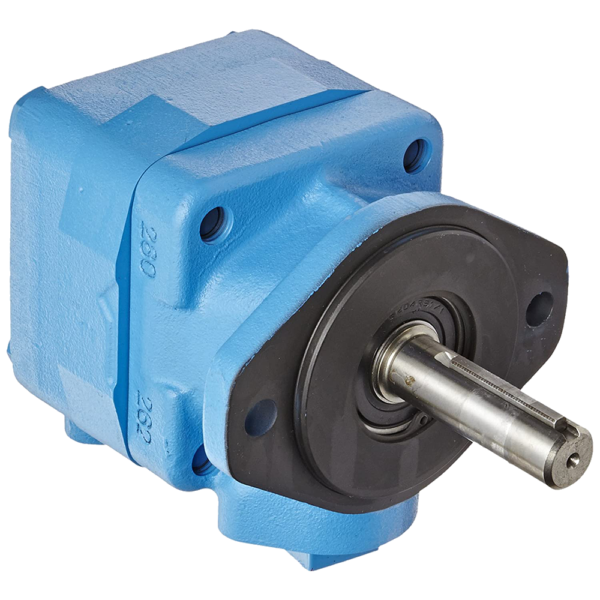

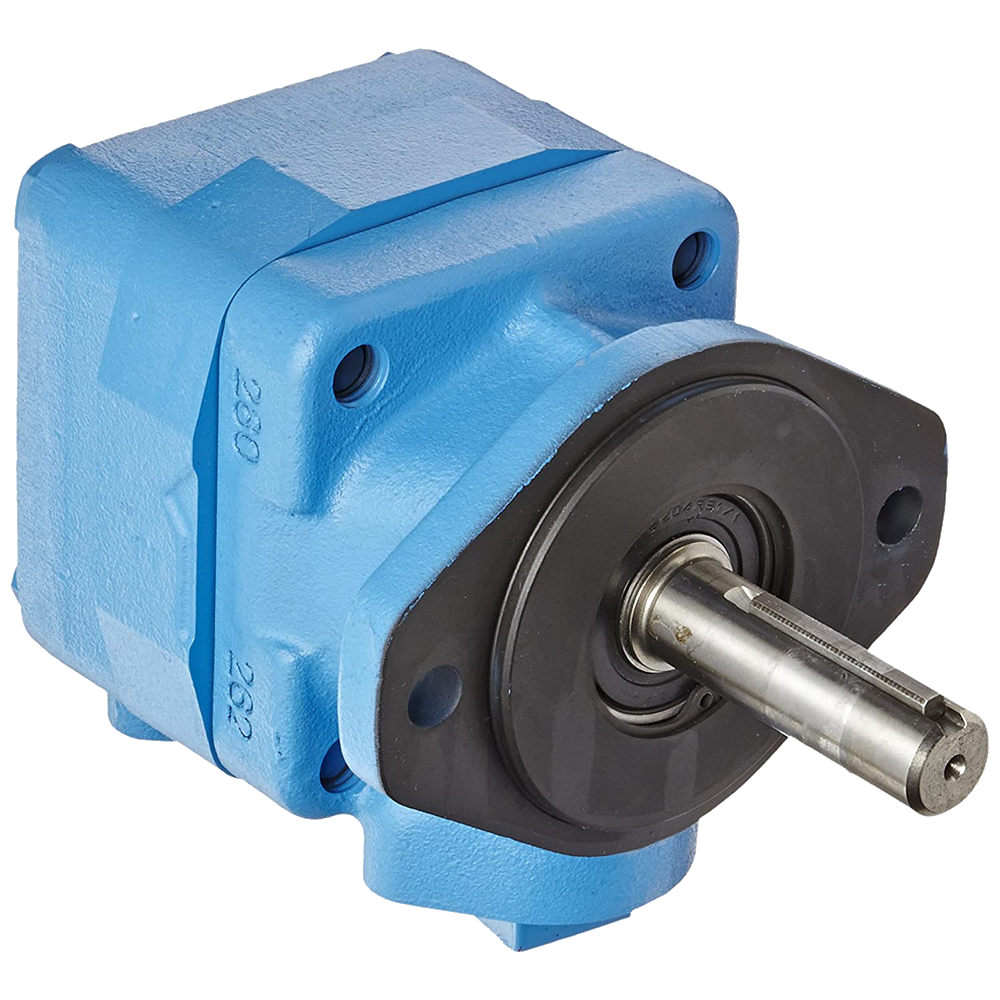

Serie V20
| SAP | N° Parte | Modelo | RPM Máx. | Presión Máx. (bar) |
Desplazamiento cm3/rev |
Caudal L/min a 1500 RPM |
Eje | Posic. pórtico de salida respecto entrada |
|---|---|---|---|---|---|---|---|---|
| 3000620 | 394450-1 | V20-1P7P-1A-11 | 3000 | 172 | 22,8 | 34,2 | Recto 3/4″ | Opuesto |
| 3000613 | 372639-3 | V20-1P8P-1C-11 | 2800 | 172 | 26,6 | 39,9 | Recto 3/4″ | En linea |
| 3000614 | 358357-1 | V20-1P9P-1A-11 | 2800 | 172 | 29,7 | 44,55 | Recto 3/4″ | Opuesto |
| 3000615 | 397953-1 | V20-1R11P-1A-11 | 2500 | 172 | 36,4 | 54,6 | Recto 3/4″ | Opuesto |
| 3000616 | 393723-1 | V20-1P12P-1A-11 | 2400 | 152 | 39 | 58,5 | Recto 3/4″ | Opuesto |
| 3000617 | 386960-1 | V20-1R13P-1A-11 | 2400 | 152 | 42,5 | 63,75 | Recto 3/4″ | Opuesto |
