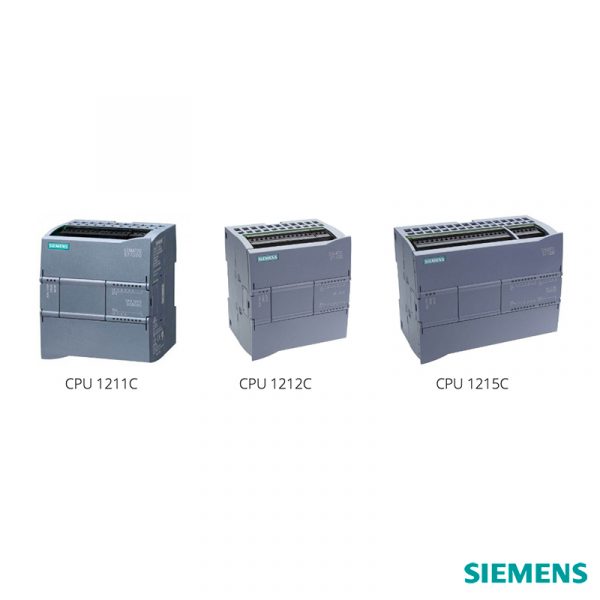

CPU S7-1200 – P.L.C

La familia de controladores S7-1200 ha sido diseñada para otorgar la máxima flexibilidad en la configuración de maquinas individuales. Así Usted podrá combinar libremente los elementos de su solución de control de la manera más conveniente, y cuando necesite ampliar el sistema, podrá hacerlo de manera rápida y sencilla.

Category:
Descripción

Funciones tecnológicas integradas:

  • Hasta 6 Entradas de alta velocidad (3/100kHz y 3/30kHz).
  • Hasta 2 Salidas de alta velocidad (2/100kHz).
  • 16 Lazos de sintonización PID con función Autotuning.
  • Hasta 4MB de memoria de trabajo, con ranura de expansión de memoria. – Interfaz de conexión flJ45.
  • Ampliable hasta 3 módulos de comunicación.
  • Ampliable hasta 8 módulos de expansión de E/S digitales o analógicas.



Características CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C
E/S integradas 6ED/4SD 8ED/6SD 14ED/10SD 14 ED/ 10 SD 10 ED, ED 4 X RS422 o 485/ 6 SD, 4 SD X RS422 o 485
E/S análogas integradas (0-10 V) 2 EA 2 EA 2 EA 2 EA/ 2 SD 2 EA/ 2 SD
Expansión tarjeta de señal (SB) 1 1 1 1 1
Expansión Modulos de señal (SM) 2 8 8 8
Exp. Módulos Comunicación (CM) 3 3 3 3 3
Memoria de programa / Datos 1MB/50KB 1MB/75KB 4MB/100KB 125 KB 150
Expansión de Memoria 24MB 24MB 24MB 32 GB 32 GB
Tipo de ejecución CPU (bit operación) 0,1μs 0,1μs 0,1μs 0,08 µs 0,08 µs
Contadores rápidos 3x100kHz 3x100kHz 3x100kHz 6 X100 KHZ 6 X 1MHZ
1x30kHz 3x30kHz
Reloj tiempo real Si Si Si Si Si
Salidas de pulsos 2x100kHz 2x100kHz 2x100kHz 4 X 100 KHZ 4 X 1 MHZ
Interfaces de comunicación 1x Ethernet 1x Ethernet 1x Ethernet 2 X ETHERNET 2 X ETHERNET
Grado de protección IP20 IP20 IP20 IP20 IP20
Dimensiones An x Al x Pr (mm) 90x100x75 90x100x75 110x100x75 130 X 100 X 75 150 X 100 X 75



Código Tipo Descripción Alimentación E/S Digitales E/S Análogas
1002500 6ES7211-1BE40-0XB0 CPU 1211C AC/DC/Relé 120-240 VAC 6ED 24VDC/ 4SD Relé 2EA*
1002501 6ES7211-1AE40-0XB0 CPU 1211C DC/DC/DC 24 VDC 6ED 24VDC/ 4SD 24VDC 2EA*
1002502 6ES7211-1HE40-0XB0 CPU 1211C DC/DC/Relé 24 VDC 6ED 24VDC/ 4SD Relé 2EA*
1002503 6ES7212-1BE40-0XB0 CPU 1212C AC/DC/Relé 120-240 VAC 8ED 24VDC/ 4SD Relé 2EA*
1002504 6ES7212-1AE40-0XB0 CPU 1212C DC/DC/DC 24 VDC 8ED 24VDC/ 5SD 24VDC 2EA*
1002505 6ES7212-1HE40-0XB0 CPU 1212C DC/DC/Relé 24 VDC 8ED 24VDC/ 6SD Relé 2EA*
1002506 6ES7214-1BG40-0XB0 CPU 1214C AC/DC/Relé 120-240 VAC 14ED 24VDC/ 10SD Relé 2EA*
1002507 6ES7214-1AG40-0XB0 CPU 1214C DC/DC/DC 24 VDC 14ED 24VDC/ 10SD 24VDC 2EA*
1002508 6ES7214-1HG40-0XB0 CPU 1214C DC/DC/Relé 24 VDC 14ED 24VDC/ 10SD Relé 2EA*
1003121 6ES7215-1BG40-0XB0 CPU 1215C AC/DC/Relé 120-240 VAC 14ED 24VDC/ 10SD Relé 2EA*/2SA**
1003122 6ES7215-1AG40-0XB0 CPU 1215C DC/DC/DC 24 VDC 14ED 24VDC/ 10SD 24VDC 2EA*/2SA**
1003123 6ES7215-1HG40-0XB0 CPU 1215C DC/DC/Relé 24 VDC 14ED 24VDC/ 10SD Relé 2EA*/2SA**
1002499 6ES7217-1AG40-0XB0 CPU 1217C DC/DC/DC 24VDC 14ED 24VDC/ 10SD 24VDC 2EA*/2SA**

* Poseen 2 entradas analógicas 0-10 vdc
** Poseen 2 salidas analogicas 0-20 mA
