Funcionamiento:
A través de una turbina ubicada en el interior del medidor. Un sensor del tipo inductivo detecta cada paso de las aspas por éste, relacionando un volumen determinado de fluido con el giro de la turbina.
Las señales entregadas por el sensor son analizadas por un microprocesador con indicación LDC que permite visualizar valores de flujo y totalizador.
Aplicaciones:
Presenta excelente compatibilidad química con la mayoría de los fluidos (agua, aceites, derivados del petróleo, etc.).

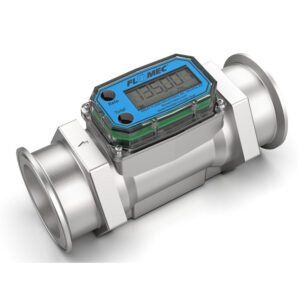

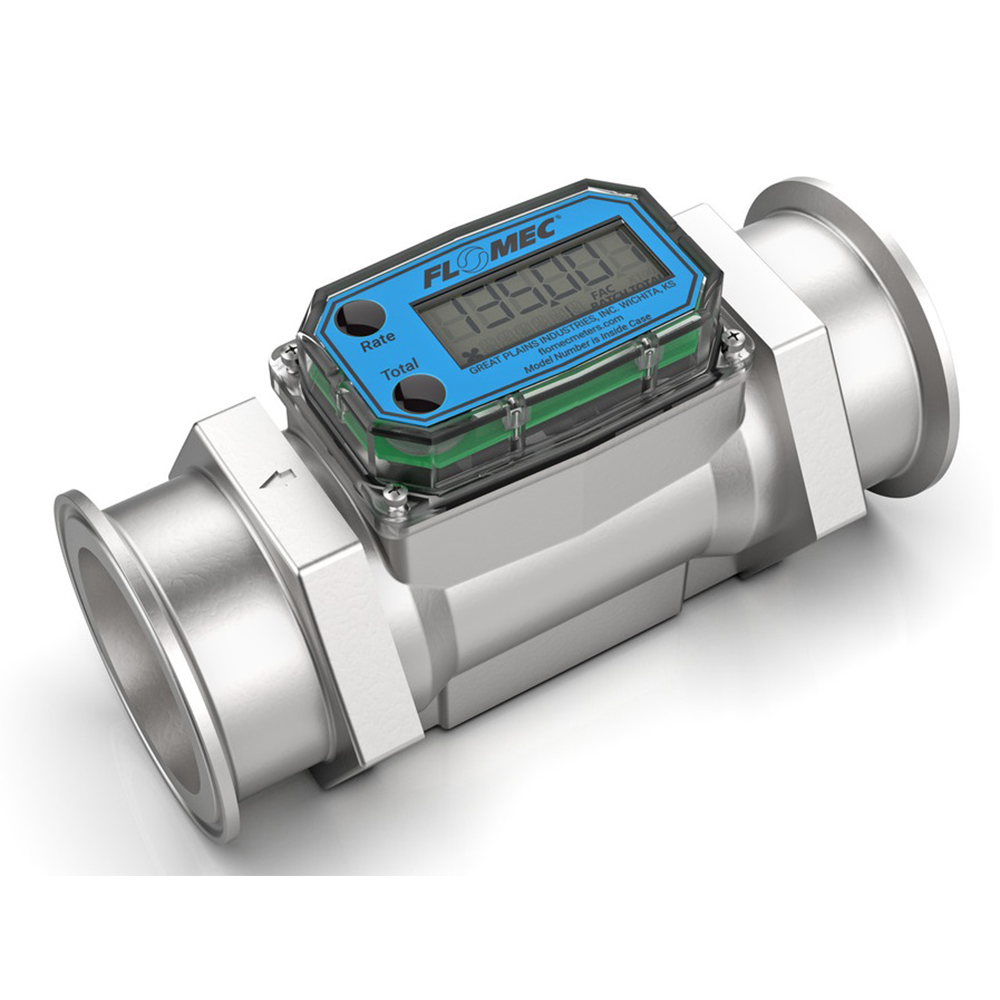

1- Medidor inoxidable conexión CLAMP.
Características:
Alimentación: 2 baterías de litio; duración 5 años.
Pantalla LCD de 6 digitos (999.999)
Temperatura de operación: -18 a 60ºC (con kit de montaje remoto, 120ºC).
Presión máxima medidor: 1500psi (limitada por presión de conexión fitting)
Precisión: ±1%
Filtro recomendado:
250 micrones para ¾” y 1”
600 micrones para 2”
Materiales de construcción
Cuerpo inoxidable 316/ eje: carburo de tungsteno/ Rotor y soporte: PVDF
FLUJOMETROS DE TURBINA
GPI
CUERPO DEL FLUJOMETRO
| Codigo | N°Parte | Rango de flujo(LPM) | Diámetro interno clamp |
|---|---|---|---|
| 4004108 | GSCPS-100 | 25-253 | 1″ /1-1/2″ |
| 4004109 | GSCPS-150 | 67-670 | 1-1/2″ / 1-1/2″ |
| 4004110 | GSCPS-200 | 124-1250 | 1-1/2″ / 2″ |
SENSORES PARA MEDIDOR DE FLUJO
| Codigo | N°Parte | Descripción |
|---|---|---|
| 4004111 | 81003000 | Sensor para montaje de indicador local |
| 4004112 | 81001000 | Sensor para montaje de indicador remoto |
CONECTORES PARA SENSOR MONTAJE REMOTO
| Codigo | N°Parte | Descripción |
|---|---|---|
| 4004113 | 83001015 | Conector con cable 4,6mts para montaje de indicador remo |
| 4004114 | 83001025 | Conector con cable 7,5mts para montaje de indicador remoto |
Transmisores de señal
| Codigo | N°Parte | Descripción |
|---|---|---|
| 4004115 | RT142D0MM | Indicador RT14 para medidor GSCPS, montaje local con transmision de 4 a 20mA. |
| 4004117 | RT142D0FM | Indicador RT14 para medidor, montaje remoto, con transmision de 4 a 20mA |
| 1002965 | 145500-26 | ADAPTADOR MONTAJE REMOTO RT14 |
KIT DE REEMPLAZO (rotor eje)
| Codigo | N°Parte | Descripción |
|---|---|---|
| 4004125 | 8100807 | Kit de reemplazo para flujometros sanitarios (GSCPS) 1” |
| 4004126 | 81508074 | Kit de reemplazo para flujometros sanitarios (GSCPS) 1 1/2” |
| 4004127 | 82008074 | Kit de reemplazo para flujometros sanitarios (GSCPS) 2” |
