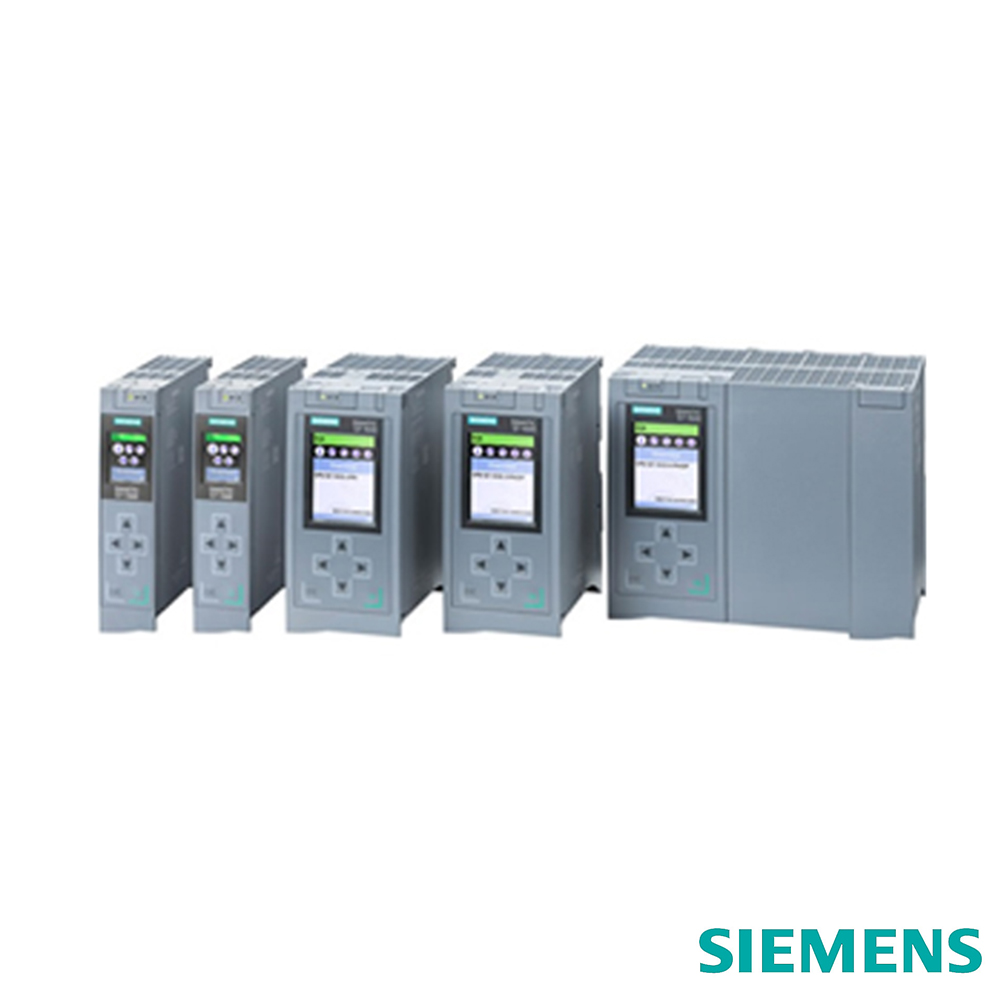

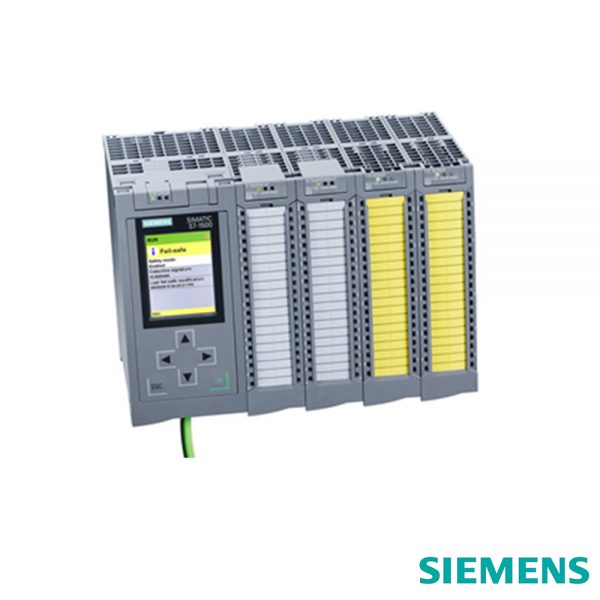

MODULOS CENTRALES CPU S7-1500

El controlador avanzado SIMATIC S7-1500 se puede utilizar en toda la industria de la automatización en aplicaciones que son
de tamaño medio a máquinas de gama alta con altas exigencias de rendimiento, comunicación, flexibilidad y características
tecnológicas.
Dentro del Portafolio SIMATIC S7-1500, existen varios tipos de CPU para múltiples clases de rendimiento disponibles. Además
de las CPUs estándar y las CPUs compactas.

Descripción

Aplicaciones:

  • CPU 1511-1 PN para aplicaciones estándar y de seguridad a prueba de pequeñas y medianas exigencias
  • CPU 1513-1 PN para aplicaciones estándar y de seguridad a prueba de exigencias medias
  • CPU 1515-2 PN PN para aplicaciones medias y excepcionalmente exigentes estándar y de seguridad
  • CPU 1516-3 PN / DP para aplicaciones estándar y de seguridad a prueba excepcional y tareas de comunicación adicionales
  • CPU 1517-3 PN / DP / para aplicaciones exigentes estándar y de seguridad y tareas de comunicación adicionales
  • CPU 1518-4 PN / DP para aplicaciones de alto rendimiento de seguridad y estándar y tiempos de reacción más cortos
 CARACTERISTICAS  CPU 1511-1 PN  CPU 1513-1 PN  CPU 1515-2 PN
  E/S integradas   no   no   no
  E/S análogas integradas (0-10 V)   no   no   no
  Memoria de programa / Datos   150 kB/ 1MB   300kB/ 1,5 MB   500kB/ 3MB
  Expansión de Memoria   32 GB   32 GB   32 GB
  Interfaces de comunicación   1 x PN,2 Puertos   1 x PN,2 Puertos   1 x PN,2 Puertos / 1 x Ethernet
  Dimensiones An x Al x Pr (mm)   35 X 147X 129   35 X 147 X 129   70 X 147 X 129
 CARACTERISTICAS  CPU 1516-3 PN/DP  CPU 1517-3 PN/DP  CPU 1518-4 PN/DP
  E/S integradas   no   no   no
  E/S análogas integradas (0-10 V)   no   no   no
  Memoria de programa / Datos   1MB/ 5MB   2MB/ 8MB   4MB/ 20MB
  Expansión de Memoria   32 GB   32 GB   32 GB
  Interfaces de comunicación   1 x PN, 2 Puertos /   1 x PN, 2 Puertos /   1 x PN, 2 Puertos /
    1 x Ethernet /1 x DP   1 x Ethernet /1 x DP   1 x Ethernet /
        1 x Ethernet /1 x DP
  Dimensiones An x Al x Pr (mm)   70 X 147 X 129   175 X 147 X 129   175 X 147 X 129
 CARACTERISTICAS  CPU 1516-3 PN/DP  CPU 1517-3 PN/DP  CPU 1518-4 PN/DP
  E/S integradas   no   16 ED/ 16 SD   32 ED/ 32 SD
  E/S análogas integradas (0-10 V)   no   5 EA/ 2 SA   5 EA/ 2 SA
  Memoria de programa / Datos   4MB/ 20MB   175kB/ 1MB   250kB/ 1MB
  Expansión de Memoria   32 GB   32 GB   32 GB
  Interfaces de comunicación   1 x PN, 2 Puertos /   2 x PN,2 Puertos   2 x PN,2 Puertos
    1 x Ethernet /
    1 x Ethernet /1 x DP
  Dimensiones An x Al x Pr (mm)   175 X 147 X 129   85 X 147 X 129   110 X 147 X 129
 Códigos  N° de parte  Descripción  Alimentación  Interfaces de comunicación
  1005706   6ES7511-1AK020AB0   CPU 1511-1 PN   24 V DC   1 x PN,2 Puertos
  4904166   6ES7513-1AL020AB0   CPU 1513-1 PN   24 V DC   1 x PN,2 Puertos
  1004658   6ES7515-2AM010AB0   CPU 1515-2 PN   24 V DC   1 x PN,2 Puertos / 1 x Ethernet
  1004659   6ES7516-3AN010AB0   CPU 1516-3 PN/DP   24 V DC   1 x PN, 2 Puertos / 1 x Ethernet /1 x DP
  4904149   6ES7517-3AP000AB0   CPU 1517-3 PN/DP   24 V DC   1 x PN, 2 Puertos / 1 x Ethernet /1 x DP
  4904150   6ES7518-4AP00-0AB0   CPU 1518-4 PN/DP   24 V DC   1 x PN, 2 Puertos / 1 x Ethernet /1 x Ethernet /1 x DP
  4904151   6ES7518-4AP00-0AB0   CPU 1518-4 PN/DP ODK   24 V DC   1 x PN, 2 Puertos / 1 x Ethernet /1 x Ethernet /1 x DP
  1004655   6ES7511-1CK010AB0   CPU 1511C-1 PN   24 V DC   2 x PN,2 Puertos
  4904167   6ES7512-1CK01-0AB0   CPU 1512C-1 PN   24 V DC   2 x PN,2 Puertos
