ENTRADAS/SALIDAS DIGITALES
| Códigos | N° de parte | Descripción | Conector frontal |
|---|---|---|---|
| 1004660 | 6ES7521-1BH000AB0 | DI 16 X 24 VDC HF | No incluye (necesario 35mm) |
| 1004662 | 6ES7521-1BL000AB0 | DI 32 X 24 VDC HF | No incluye (necesario 35mm) |
| 1004661 | 6ES7521-1BH50-0AA0 | DI 26 X 24 VDC SflC BA | No incluye (necesario 35mm) |
| 1004664 | 6ES7521-1FH000AA0 | DI 16 X 230 VAC BA | No incluye (necesario 35mm) |
| 4904152 | 6ES7521-7EH00-0AB0 | DI 16 X 24…125 VUC HF | No incluye (necesario 35mm) |
| 1004666 | 6ES7522-1BH010AB0 | DO 16 X 24 VDC/0.5A HF | No incluye (necesario 35mm) |
| 1004667 | 6ES7522-1BL010AB0 | DO 32 X 24 VDC/ 0.5A HF | No incluye (necesario 35mm) |
| 1004665 | 6ES7522-1BF000AB0 | DO 8 X 24 VDC/ 2A HF | No incluye (necesario 35mm) |
| 1004669 | 6ES7522-5FF000AB0 | DO 8 X 230 VAC/ 2A ST (TflIAC) | No incluye (necesario 35mm) |
| 1004670 | 6ES7522-5HF000AB0 | DO 8 X 230 VAC/ 5A ST (RELAY) | No incluye (necesario 35mm) |
| 4904153 | 6ES7522-5FH000AB0 | DO 16 X 230 VAC/ 1A ST (TflIAC) | No incluye (necesario 35mm) |
| 1004671 | 6ES7522-5HH000AB0 | DO 16 X 230 VAC/ 2A ST (RELAY) | No incluye (necesario 35mm) |
| 4904154 | 6ES7522-5EH000AB0 | DO 16 X 24…48VUC/125VDC/ 0.5A ST | No incluye (necesario 35mm) |
| 1004513 | 6ES7521-1BH100AA0 | DI 16 X 24 VDC BA | Incluye (Tipo push-in 25mm) |
| 1004663 | 6ES7521-1BL100AA0 | DI 32X24VDC BA | Incluye (Tipo push-in 25mm) |
| 1004514 | 6ES7522-1BH100AA0 | 16 DO 24 VDC/ 0,5A BA | Incluye (Tipo push-in 25mm) |
| 1004668 | 6ES7522-1BL100AA0 | DO 32X24VDC/0.5A BA | Incluye (Tipo push-in 25mm) |
| 1004672 | 6ES7523-1BL000AA0 | DI/DO 16X24CDV/16X24VDC/0.5A BA | Incluye (Tipo push-in 25mm) |
ENTRADAS/ SALIDAS ANALÓGICAS
| Códigos | N° de parte | Descripción | Conector frontal |
|---|---|---|---|
| 1004676 | 6ES7531-7KF000AB0 | AI 8 X U/I/flTD/TC ST | No incluye (necesario 35mm) |
| 1004677 | 6ES7531-7NF100AB0 | AI 8 X U/I HS | No incluye (necesario 35mm) |
| 4904155 | 6ES7531-7PF000AB0 | AI 8 X U/fl/flTD/TC HF | No incluye (necesario 35mm) |
| 4905156 | 6ES7531-7NF000AB0 | AI 8 X U/I/ HF | No incluye (necesario 35mm) |
| 1004679 | 6ES7532-5HD000AB0 | AO 4 X U/I ST | No incluye (necesario 35mm) |
| 1004680 | 6ES7532-5HF000AB0 | AO 8 X U/I HS | No incluye (necesario 35mm) |
| 4904157 | 6ES7532-5ND000AB0 | AO 4 X U/I HF | No incluye (necesario 35mm) |
| 1004678 | 6ES7531-7RD000AB0 | AI 4XU/I/flTD/TC ST | Incluye (Tipo push-in 25mm) |
| 4904158 | 6ES7532-5NB00-0AB0 | AO 2 X U/I ST | Incluye (Tipo push-in 25mm) |
| 1004681 | 6ES7534-7RE000AB0 | AI 4X U/I/flTD/TC/AR 2X U/I ST | Incluye (Tipo push-in 25mm) |

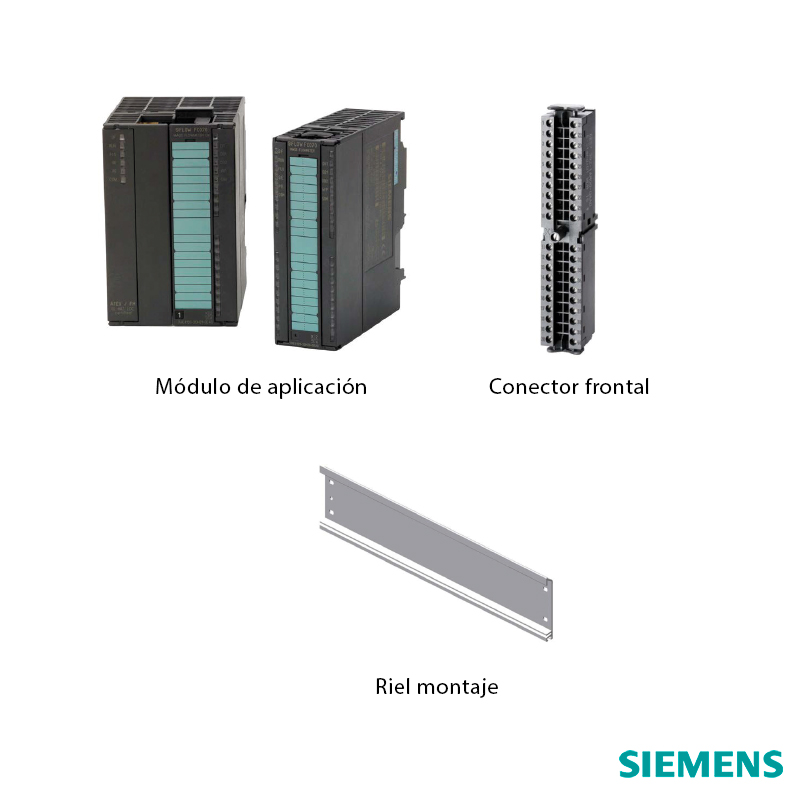

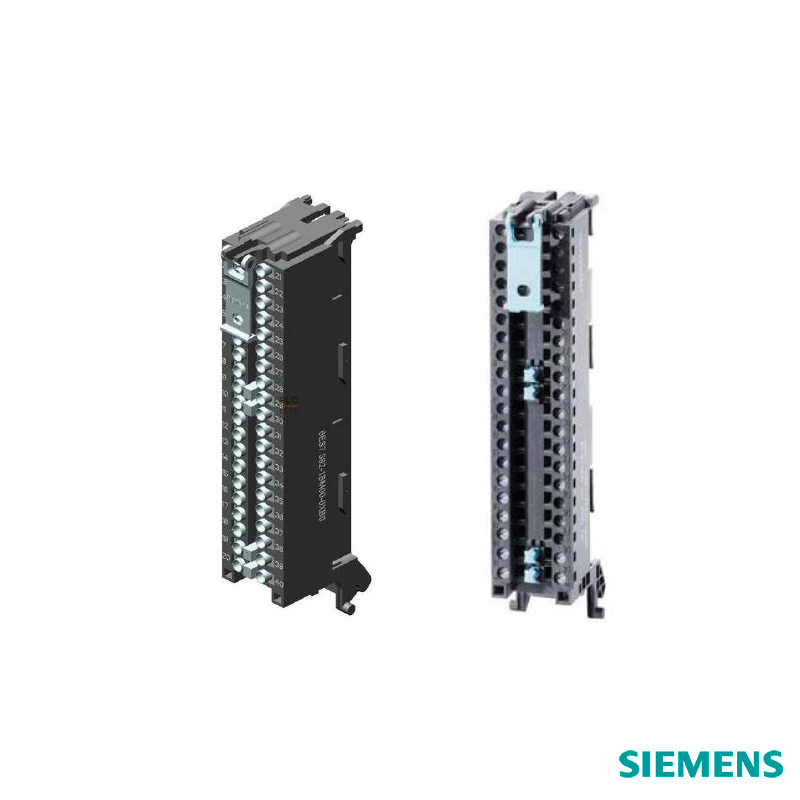

CONECTORES FRONTALES
| Códigos | N° de parte | Descripción |
|---|---|---|
| 1004689 | 6ES7592-1AM000XB0 | Conector frontal tipo borne de tornillos 35 mm 40 pin |
| 4903958 | 6ES7592-1BM000XB0 | Conector frontal tipo push-in 35 mm 40 pin |
RIELES DE MONTAJE
| Códigos | N° de parte | Descripción |
|---|---|---|
| 1004682 | 6ES7590-1AB600AA0 | Riel de montaje 160 mm (6.3″) |
| 1004683 | 6ES7590-1AC400AA0 | Riel de montaje 245 mm (9.6″) |
| 1004684 | 6ES7590-1AE800AA0 | Riel de montaje 482 mm (19″) |
| 1004508 | 6ES7590-1AF300AA0 | Riel de montaje 530 mm |
| 1004685 | 6ES7590-1AJ300AA0 | Riel de montaje 830 mm (32.7″) |
| 4904159 | 6ES7590-1BC000AA0 | Riel de montaje 2000 mm |
TARJETAS DE MEMORIA
| Códigos | N° de parte | Descripción |
|---|---|---|
| 1002529 | 6ES7954-8LC03-0AA0 | TARJETA DE MEMORIA 4MB |
| 1004511 | 6ES7954-8LE03-0AA0 | TARJETA DE MEMORIA 12 MB |
| 1005021 | 6ES7954-8LF030AA0 | TARJETA DE MEMORIA 24 MB |
| 1004928 | 6ES7954-8LL030AA0 | TARJETA DE MEMORIA 256 MB |
| 1004269 | 6ES7954-8LP020AA0 | TARJETA DE MEMORIA 2 GB |
ENTRADAS/SALIDAS DIGITALES
| Códigos | Nº de Parte | Descripción | Conector frontal |
|---|---|---|---|
| 1002317 | 6ES7321-1BH020AA0 | S7-300 EM 321,16 ED 24 VDC | 20 Polos |
| 1002318 | 6ES7321-1BL00-0AA0 | S7-300 EM 321, 32 ED 24 VDC | 40 Polos |
| 1002319 | 6ES7321-1FH00-0AA0 | S7-300 EM321 16 ED 120/230 VAC | 20 Polos |
| 1002320 | 6ES7321-1FF01-0AA0 | S7-300 EM 321 8 ED 120/230 VAC | 20 Polos |
| 1002321 | 6ES7322-1HF01-0AA0 | S7-300 EN 322 8 SR (2A) | 20 Polos |
| 1002322 | 6ES7322-1HH01-0AA0 | S7-300 EM 322 16 SR (2A) | 20 Polos |
| 1002323 | 6ES7322-1BH01-0AA0 | S7-300 EM 322 16 SD 24 VDC (0,5A) | 20 Polos |
ENTRADAS/SALIDAS ANALÓGICAS
| Códigos | Nº de Parte | Descripción | Conector frontal |
|---|---|---|---|
| 1002326 | 6ES7331-7NF00-0AB0 | S7-300, EM331- 8 Entradas U/I 16 Bits | 40 Polos |
| 1002327 | 6ES7331-7PF01-0AB0 | S7-300, EM331- 8 Entradas T-RESIST 16 Bits | 40 Polos |
| 1002328 | 6ES7331-7PF11-0AB0 | S7-300, EM331- 8 Entradas termocuplas 16 Bits | 40 Polos |
| 1002329 | 6ES7331-7RD00-0AB0 | S7-300, EM331- 4 Entradas en I+ sep galv+diagnostico | 20 Polos |
| 1002330 | 6ES7331-7KB02-0AB0 | S7-300, EM331- 2 Entradas U/I/TC/r (9/12/14 bit) | 20 Polos |
| 1002331 | 6ES7332-5HB01-0AB0 | S7-300, EM332- 3 Salidas U/I (11/12 Bit) | 20 Polos |
| 1002332 | 6ES7332-5HD01-0AB0 | 7-300, EM332- 4 Salidas U/I (11/12 Bit) | 20 Polos |
| 1002333 | 6ES7334- 0CE01-0AA0 | S7-300, EM334- 4 Entradas/ 2 Salidas U/I (8Bit) | 20 Polos |
MÓDULOS DE CONTADORES RÁPIDOS
| Códigos | Nº de Parte | Descripción | Conector frontal |
|---|---|---|---|
| 1001592 | 6ES7350-1AH03-0AE0 | FM-350-1 Mod.Contador 1 Canal, Máx. 500 KHz | 20 Polos |
| 1002593 | 6ES7350-2AH01-0AE0 | FM-350-2 Mod.Contador 8 Canales, Máx. 20 KHZ | 40 Polos |
CONECTORES FRONTALES
| Códigos | N° de parte | Descripción |
|---|---|---|
| 1002336 | 6ES7392-1AJ00-0AA0 | Conector frontal 20 pines (tornillo) |
| 1002337 | 6ES7392-1AM00-0AA0 | Conector frontal 40 pines (tornillo) |
RIELES DE MONTAJE
| Códigos | N° de parte | Descripción |
|---|---|---|
| 1002343 | 6ES7390-1AE80-0AA0 | fliel S7-300, 480mm. |
| 1002344 | 6ES7390-1AF30-0AA0 | fliel S7-300, 530mm. |
MICRO MEMORY CARD
| Códigos | N° de parte | Descripción |
|---|---|---|
| 1002339 | 6ES7953-8LF310AA0 | Micro memory card, S7 64 Kbytes |
| 1002340 | 6ES7953-8LG310AA0 | Micro memoy card, S7 128 Kbytes |
| 1002341 | 6ES7953-8LJ31-0AA0 | Micro memory card, S7 512 Kbytes |
| 1002583 | 6ES7953-8LL310AA0 | Micro memory card, S7 2 Mbytes |
