MARCA: VICKERS

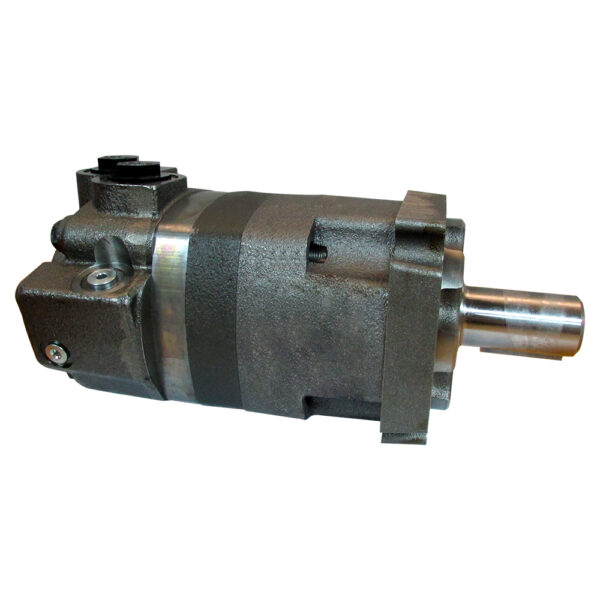

MOTORES CHARLYNN SERIE 4000
Motores de Alto torque y baja velocidad de rotación.
Variación de velocidad ininita, mediante regulación de caudal aceite.
Completamente sellado, permite usar en ambientes hostiles con polvo, suciedad, vapor, agua, calor, etc.
Drenaje para aceite de las pérdidas internas para evitar daños a los sellos, para conexión en serie o paralelo.
Uso:
Revolvedoras industriales en atmósferas explosivas, mezcladas, winches, tornillos de alimentación, transmisiones de
velocidad variable, equipos móviles, agrícolas, ruedas motorizadas OH, obras públicas, minería, maderas, etc.
Características:
Direcciones de rotación reversible
Altas cargas radiales en el eje, permiten montajes directos de ruedas u otros elementos
Grado de Filtración Recomendada 20/18/13
Tipo de Flange SAE B 2 Pernos
Tipo de eje Recto
Distancia entre pernos (mm) 146,05 (5,75 in)
Diámetro piloto (mm) 101,6 (4 in)
MOTORES CHARLYNN SERIE 4000
| SAP | Modelo | Presión Máxima de Trabajo [bar] |
Desplazamiento [cm3/rev] |
Caudal L/min Máx. |
RPM Máx. (Sin Carga) |
Torque Máx. |
Conexión Pórticos |
Eje |
|---|---|---|---|---|---|---|---|---|

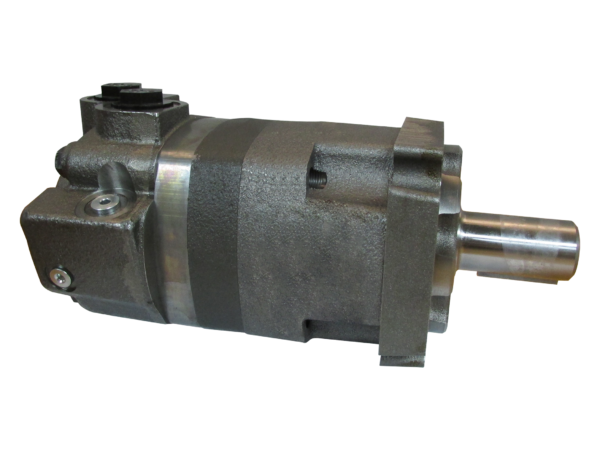

| 3003614 | 109-1101-006 | 205 | 130 | 95 | 722 | 375 | 1 1/16″ | 1 1/4 Recto |
| 3003612 | 109-1054-006 | 205 | 130 | 95 | 722 | 375 | 3/4″ | 1 1/4 Recto |
| 3001130 | 109-1116-006 | 205 | 160 | 95 | 582 | 485 | 1 1/16″ | 1 1/4 estriado 14T |
| 3003610 | 109-1102-006 | 205 | 160 | 95 | 582 | 485 | 1 1/16″ | 1 1/4 Recto |
| 3001122 | 109-1118-006 | 205 | 245 | 95 | 383 | 705 | 1 1/16″ | 1 1/4 estriado 14T |
| 3004833 | 109-1104-006 | 205 | 245 | 95 | 383 | 705 | 1 1/16″ | 1 1/4 Recto |
| 3001121 | 109-1052-006 | 205 | 310 | 95 | 303 | 850 | 7/8″ | EspecialAE |
| 3001129 | 109-1105-006 | 205 | 310 | 95 | 303 | 850 | 1 1/16″ | 1 1/4 Recto |
| 3005066 | 109-1106-006 | 190 | 395 | 95 | 239 | 930 | 1 1/16″ | 1 1/4 Recto |
| 3002878 | 109-1215-006 | 115 | 625 | 95 | 151 | 970 | 1 1/16″ | 1 1/4 Recto |
KIT DE SELLOS
| SAP | Descripción | Part Number |
|---|---|---|
| 3001635 | KIT DE SELLOS MOTOR SERIE 4K -BUNA-COMPLETO 006 | 61262-000 |
| 3001641 | KIT DE SELLOS MOTOR SERIE 4K COMPACTO- STANDAR-BUNA | 61334-000 |
| 3001654 | KIT DE SELLOS MOTOR SERIE 4K -BUNA-LADO EJE-MODELOS 006 | 61236-000 |
| 3001662 | KIT DE SELLOS MOTOR SERIE 4K -BUNA-LADO TAPA-MODELOS 004/006 | 61234-000 |
| 3004503 | KIT DE SELLOS MOTOR 4K-BUNA-LADO EJE-MODELOS 004 | 61281-000 |
