MARCA: BAUMER
SEPARADORES QUÍMICOS Series D100 y D200
CARACTERÍSTICAS GENERALES
Estas series están destinadas a la medición de presión relativa de 0.16 bar – 1000 bar en fluídos corrosivos y en gamas de temperatura comprendidas entre -60ºC y 200ºC.
En caso de destrucción del indicador o del transmisor de presión, la membrana del separador asegura la estanqueidad del circuito.

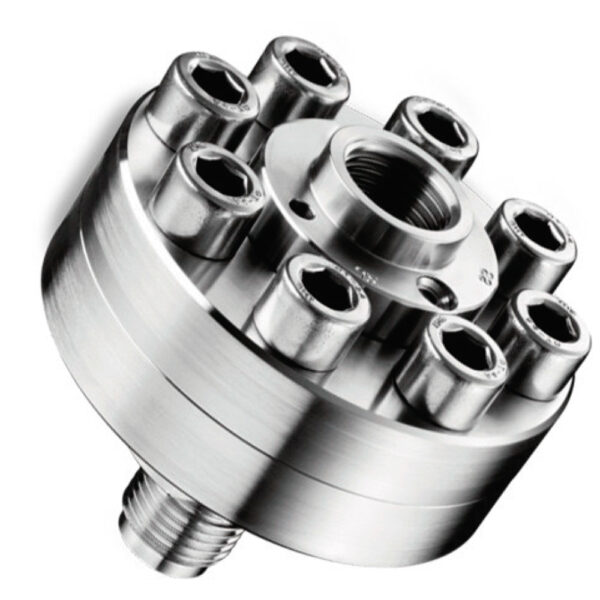

Separador Químico – Series D100 y D200
| N° de Artículo | N° de Parte Baumer | Brida Superior (Rosca) | Brida Inferior (Rosca) | Rango Operación |
|---|---|---|---|---|
| 4000726 | D 102-20 | 1/2″NPT | 1/2″NPT | 4-160 BAR |
| 4000811 | D100-08 | 1/2″NPT | 1/2″NPT | 4-160 BAR |
| 4000809 | D-200-08 | 1/2″NPT | 1/2″NPT | 0-25 BAR |
| 4000810 | D-200-08 | 1/2″NPT | 1/2″NPT | 1-40 BAR |
| 4000728 | D-2012N-20260 | 1/2″NPT | 1/2″NPT | 4-40 BAR |
Los separadores del tipo alimentario han sido diseñados para aquellas instalaciones que requieren un estado de limpieza rigurosa y una inocuidad total para los productos en contacto.
La función del separador es asilar el instrumento de medición de presión evitando formación de bacterias.
La presión del líquido que se va a medir actúa sobre la membrana del separador y es transmitida al instrumento de medición de presión por un líquido transmisor neutro.
El acoplamiento rápido y la membrana rasante del separador facilitan la limpieza.

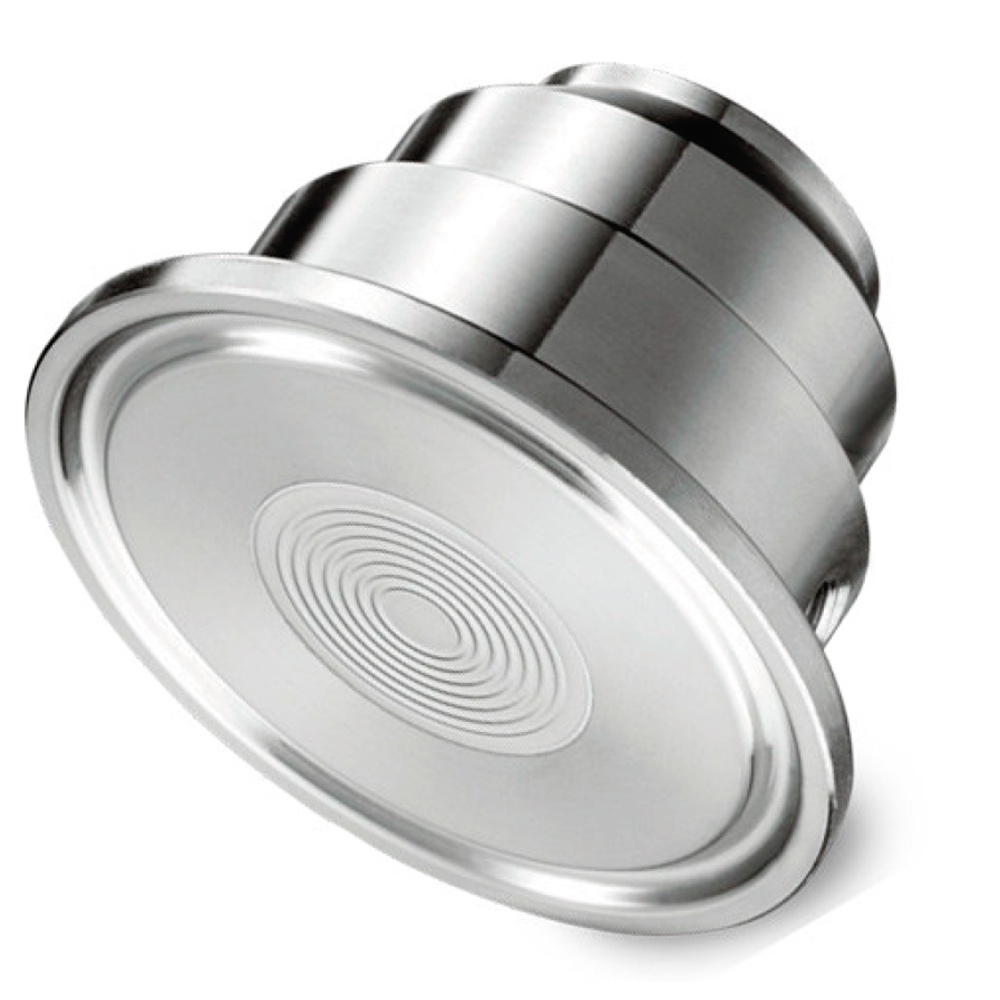

Separador Químico – Tipo Sanitario
| N° de Artículo | N° de Parte Baumer | Rango Operación | Conexión | Contiene | DN |
|---|---|---|---|---|---|
| 4000733 | DAEL-02-0-N-0 | 1,6 Bar a 40Bar | SMS1145 con Brida Lisa | Conjunto Completo | 51 |
| 4000725 | DAEL112N21 | 0 – 40 bar | SMS1145 con Brida Lisa | Brida Superior | 38 |
| 4000815 | DANC-01-2-N-2-1 | 0 – 40 bar | Clamp ISO 2852 | Brida Superior | 38 |
| 4000816 | DANC022N22 | 1,6 Bar a 40Bar | Clamp ISO 2852 | Conjunto sin Abrazadera | 51 |
Separador Químico – Acero / Acero Inoxidable
| N° de Artículo | N° de Parte Baumer | Descripción de Artículo |
|---|---|---|
| 4000724 | SE-1 | SEPARADOR QUÍMICO 2-5/8 2-100BAR_ 1/2 ACERO |
| 4000720 | SE-2 300BAR S | SEPARADOR QUÍMICO 3-3/8×1/2 300 BAR ACERO |
| 4000732 | SE-301-20 | SEPARADOR QUÍMICO 1-60BAR_1/2NPTX1/2NPT_AC. INOXIDABLE |
| 4000716 | SE41-05 | SEPARADOR QUÍMICO 16-250BAR_1/2BSPx1/2BSP_AC.INOXIDABLE |
