El principio de canal lateral está basado en el método de compresión dinámica, transformando la energía cinética en energía de presión.

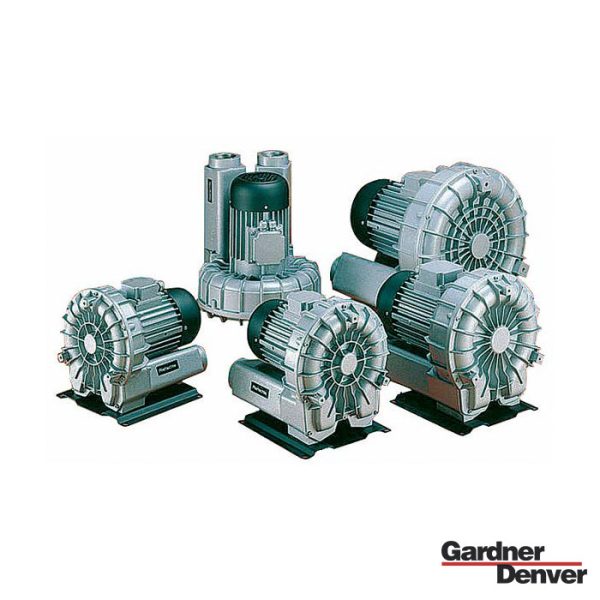

Los sopladores de Canal Lateral aspiran aire o gas y lo fuerzan dentro del canal lateral. Al gira el rotor que se encuentra acoplado directamente al eje del motor eléctrico, los alabes empujan el gas hacia adelante y también hacia el exterior debido a la fuerza centrífuga, formando una serie de remolinos. El aire aspirado está obligado a seguir el recorrido en espiral y asimismo sometido a retiradas aceleraciones incrementado la presión diferencial del fluido transportado a través del soplador.
Se puede utilizar en aplicaciones de vacío y soplador (presión).
VENTAJAS
– Bajo nivel de ruido
– Fiable y duradero
– Prácticamente libre mantenimiento
– Los motores cumplen con DIN EN 60034 – Clase de protección IP 55
– Motores Premium IE3 / Nema
APLICACIONES
– Tratamiento de aguas servidas.
– Sujeción, levante y transporte.
– Transporte neumático.
– Absorción, desgasificación y ventilación.
– Manipulación por vacío.
– Secado de botellas, pinturas.
– Laboratorios.
REEMPLAZA
SAP: 2006179 A 2BH15007AH36
SAP: 2006194 A 2BH16007AH37
SAP: 2006701 A 2BH18007AH17
SAP: 2007392 A 2BH18107HH27
SAP: 2007391 A 2BH27802AAPP1
MONOFÁSICO 220V (2850 RPM)
| SAP | Modelo | Caudal m3/h | Presión Dif. Max (Bar) Vacío | Presión Dif. Max (Bar) Presión | Potencia Eléctrica Motor kW | Entrada Succión | Salida Descarga |
|---|---|---|---|---|---|---|---|
| 2006178 | 2BH1400 7AA11 | 140 | 150 | 150 | 0,8 | G 1 1/2″ | G 1 1/2″ |
TRIFÁSICO 380V (2850 RPM)
| SAP | Modelo | Caudal m3/h | Presión Dif. Max (Bar) Vacío | Presión Dif. Max (Bar) Presión | Potencia Eléctrica Motor kW | Entrada Succión | Salida Descarga |
|---|---|---|---|---|---|---|---|
| 2006179 | 2BH1-500-1AK36-Z | 210 | -220 | 270 | 2,2 kW | 2” NPT | 2” NPT |
| 2006194 | 2BH1-600-1AQ37-Z | 323 | -290 | 360 | 4 kW | 2” NPT | 2” NPT |
| 2020221 | 2BH1-610-1HK46-Z | 322 | -420 | 530 | 5,5 kW | 2” NPT | 2” NPT |
| 2006701 | 2BH1-800-0AQ17-Z | 528 | -320 | 300 | 5,5 kW | 2 1/2” NPT | 2 1/2” NPT |
| 2007392 | 2BH1-810-0HQ27-Z | 511 | -420 | 400 | 7,5 kW | 2 1/2” NPT | 2 1/2” NPT |
| 2019932 | 2BH1-810-0HQ47-Z | 518 | -460 | 700 | 22 kW | 2 1/2” NPT | 2 1/2” NPT |
| 2007391 | 2BH1-900-1AQ17-Z | 1019 | -288 | 278 | 16,9 kW | 4” NPT | 4” NPT |
La performance puede ser incrementada considerablemente al usar un variador de frecuencia.
Caudal de 50 hasta 2.450 m3/h en fábrica y de 1 o 2 etapas.
ACCESORIOS PARA SOPLADORES:
Válvula Limitadora de Vacío Universal:
Las válvulas universales RV-01 y RV-02 se pueden usar para operación de vacío o presión. Las flechas de indicación dirigen la instalación para el uso correcto, vea los diagramas a la derecha.
| Códigos | Descripción | PN | Rango de regulación | Conexión NPT |
|---|---|---|---|---|
| 2020539 | UNIVERSAL RELIEF WITH-OUT ADAPTOR | RV-01 | 0-120inH2O (0-298mbar) | 1 1⁄4” NPT |
| 2020540 | UNIVERSAL RELIEF WITH-OUT ADAPTOR | RV-02 | 120-240inH2O (298-597mbar) | 1 1⁄4” NPT |
** Estas válvulas pueden trabajar tanto en vacío como presión **
SILENCIADORES RÍGIDOS PARA SOPLADORES:
| Códigos | PN | Para sopladores | Largo Pulg. (CM) | Diámetro Pulg. (CM) | Conexión NPT |
|---|---|---|---|---|---|
| 2020535 | 25175005 | 2BH12, 2BH14 | 19,75” (50) | 4,25” (10) | 1 1⁄2” NPT |
| 2020536 | 25175006 | 2BH15, 2BH16, 2BH203 | 26” (66) | 5,125” (13) | 2” NPT |
| 2020537 | 25175007 | 2BH18 | 33,5” (85) | 6,125” (15) | 2 1⁄2” NPT |
| 2020538 | 25175010 | 2BH190/193/1940, 2BH207 | 49” (124) | 8” (20) | 4” NPT |
** Unidades indicadas en “cm” son aproximadas **
